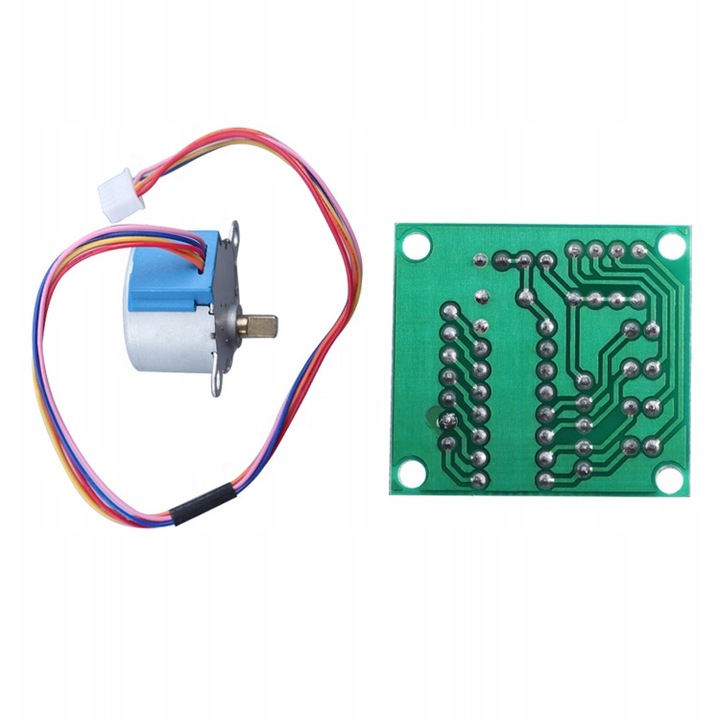

SILNIK KROKOWY 28BYJ-48 STEROWNIK ULN2003 ARDUINO

Popularny silnik krokowego 28BYJ-48 5V oraz dedykowany układ sterujący silnikiem zbudowanym w oparciu o układ scalony ULN2003.

Dane techniczne:

Specyfikacja silnika:

• Model: 28BYJ-48
• Napięcie zasilania: 12 VDC
• Pobór prądu na cewkę: 100 mA
• Ilość faz: 4
• Przekładnia: 64:1
• Ilość kroków na pełny obrót: 64
• Kąt obrotu na jeden krok: 5.625°
• Moment obrotowy: 0,3 kg*cm (0,03 Nm)
• Częstotliwość: 100Hz
• Rezystancja: 50? ± 7%(25?)
• Średnica silnika: 28mm
• Średnica wału: 5mm ze ścięciami
• Odległość otworów mocujących: 35mm

Specyfikacja ULN2003

• Układ sterownika silnika ULN2003
• Silnik 4-fazowy
• Gniazdo XH2.54-5P, można podłączyć bezpośrednio silnik krokowy 28BYJ-48 Model
• Zasilanie 5V
• Maksymalne natężenie: 0.5A
• Sygnalizacja działania za pomocą diod LED
• Rozmiar płytki PCB: 18 (mm) x26 (mm)
